墨付ける前に
2023年 03月 30日 (木)
松山市「愉しき夫婦の棲家」の墨付けを始めようかというところです。

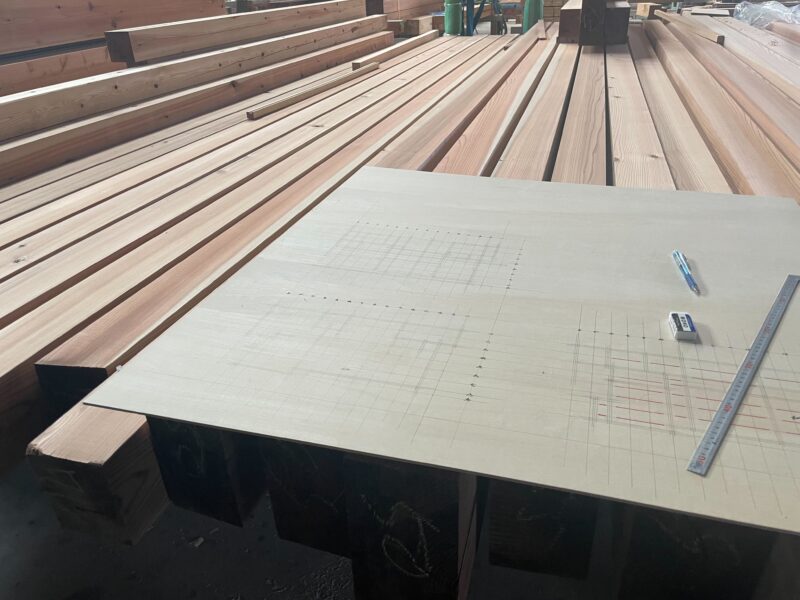

描きかけの図板と構造材です(^^)/
これはベニヤを使ってます。いくつかの図面をいっぺんに書ける大きさで軽い板がないためです。
紙の図面があるので、厳密にいうといらないのかもしれませんが、毎回つくっています。
手板とも呼ばれていて、棟梁がいっぺんにすべての情報を書き込むのにちょうどいいのだと思います。
まずは通り芯と呼ばれる基準線を縦横に引きます。四国間なので950ｍｍ間隔にて。
そこに壁を書いて、柱を書いて、という順で図面を書きます。
このときに頭の中で構造躯体を頭の中で組み立てていっています。図面に書かれていない納まりとか継手・仕口の上下関係とか、施工方法とか…。
それから墨付けへ。
